SCR脱硝和改进型SCR脱硝系统

1、SCR脱硝技术
       SCR选择性催化还原脱硝技术是以氨(NH3)作为还原剂,在金属催化剂作用下,在较低的温度下(280-420℃),将NOx选择性的还原成无害的N2和H2O。SCR工艺主要分为氨法SCR和尿素法SCR两种,此两种方法都是利用氨对NOx的还原功能,在催化剂的作用下将还原为对大气沒有污染的N2H2O,其主要反应方式如下:
       4NO+4NH3+O2=4N2+6H2O
       NO+NO2+2NH3=2N2+3H2O
       其反应温度区间在该区间内催化剂活性好,温度过低催化剂活性降低,不能满足脱硝要求,温度过高催化剂易受到高温伤害。催化剂一般布置在锅炉的省煤器与空气预热器之间。通常SCR脱硝反应器高度超过10米,需要将烟气从省煤器出口引出来,在脱硝反应器中脱除氮氧化物后再送到空气预热器进口。还原剂无论是液氨、氨水还是尿素,均需加热气化,以气态氨喷入烟气中。因此,对气氨的均匀分布与烟气的混合均匀度要求高。

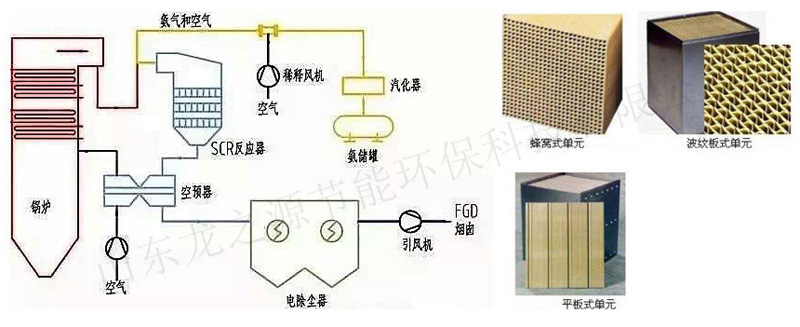

       工艺流程示意图如下图:

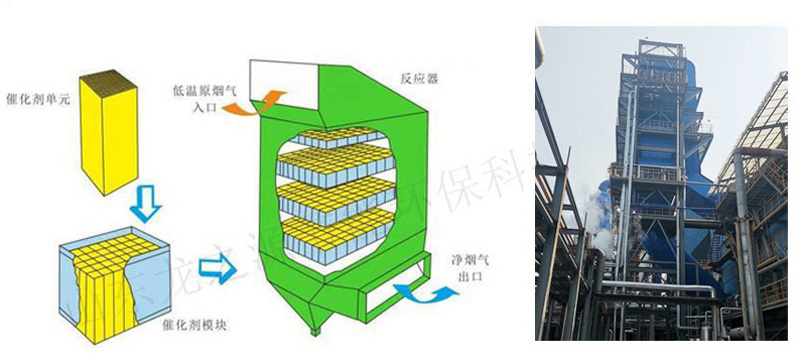

       SCR催化剂基本成分是TiO2活性成分是V2O5,通常为了提高耐温性能,加入少量的催化剂的型式不要有蜂窝式、板式和波纹式三种。蜂窝式催化剂应用最多,板式主要用于含灰量较高的场合。催化剂采用2+1的安装模式,即初装时安装两层,预留一层,待一定时间内再加一层。催化剂中的V2O5有毒性,寿命到期后需作为固废特殊处理。

2、改进型SCR脱硝技术
       改进型SCR脱硝工艺,脱硝还原剂采用尿素或20%的氨水,省去了尿素热解炉和液氨站。持尿素或氨水溶液(浓度为20%),通过喷枪喷射到省煤器之前,利用锅炉的烟温(500-600℃) ,对尿素进行炉内热解或者氨水蒸发,再通过烟气导流板进行均布,使得气态NH3在催化剂的作用下与氮氧化物进行还原反应。
       改进型SCR的优点:
       投资省:省略了尿素热解装置或者液氨站,省去了喷氨格栅,投资大大节省,降低运行成本。
       安全:20%浓度的氨水作为一般化学品,不需要专门的报批手续,安全,风险可控。
       效率高:该工艺下,脱硝的效率与原有的一样,沒有任何区别。
       施工简单,施工周期短:SCR的绝大部分装置都可以实现模块化施工。
       占地面积小。
