低氮燃烧+SNCR/SCR烟气脱硝系统

　　低氮燃烧+SNCR/SCR烟气脱硝技术 专利号：ZL 2016 2 0030193.X

　　烟气氮氧化物控制技术主要有LNB低氮燃烧技术、SNCR选择性非催化还原脱硝技术、SCR选择性催化还原脱硝技术，BSNCR选择性非催化还原新型复合生物钙脱硝技术等。这些技术可单独使用，也可组合使用，以达到不同水平的氮氧化物控制要求。

　　1、LNB低氮燃烧技术专利号：ZL 2019 2 0401511.2

　　低氮燃烧技术是根据氮氧化物的生成机理，主要通过采用空气分级燃烧、燃料分级燃烧、低氮燃烧器等方法降低燃料燃烧过程中氮氧化物生成量的技术。这类技术具有相对简单，投资、运行费用较低等特点，是一种经济、有效的技术措施。

　　2、SNCR选择性非催化还原脱硝技术

　　SNCR选择性非催化还原脱硝技术是把含有氨基的还原剂（氨水或尿素)在不使用催化剂的前提下均匀喷入锅炉烟气温度范围为850～950℃的区域，在有部分氧存在的条件下，选择性的把烟气中的NOx 还原为N2和H2O，以达到减排NOx的目的。其主要反应如下：

　　4NO+4NH3+O2--→4N2+6H2O                       4NH3+2NO2+O2--→3N2+6H2O

　　2CO(NH2)2+4NO+O2--3N2+2CO2+4H2O       6CO(NH2)2+8NO2+O2--→10N2+6CO2+12H2O

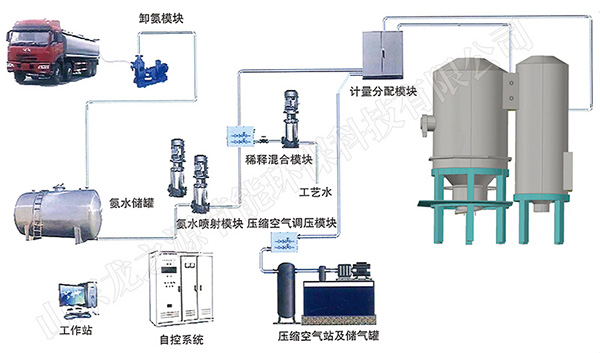

　　3、焚烧炉SNCR脱硝 -氨水（生物钙）为还原剂

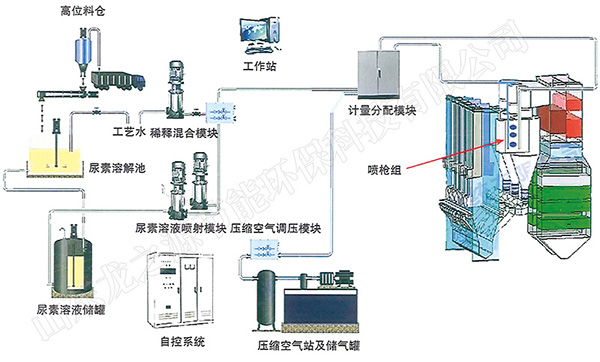

　　4、循环流化床锅炉SNCR脱硝-----尿素溶液为还原剂

　　5、SNCR脱硝系统结构

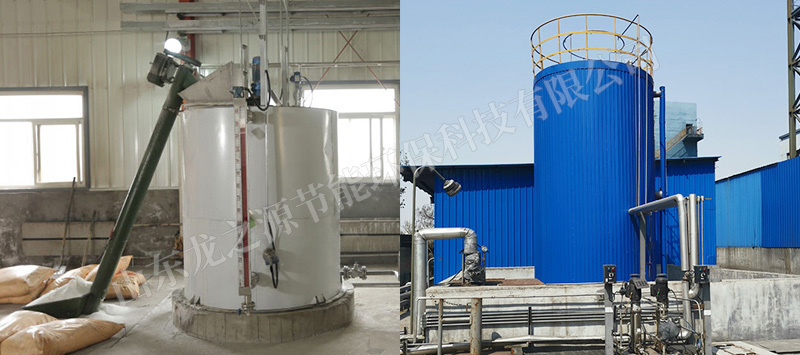

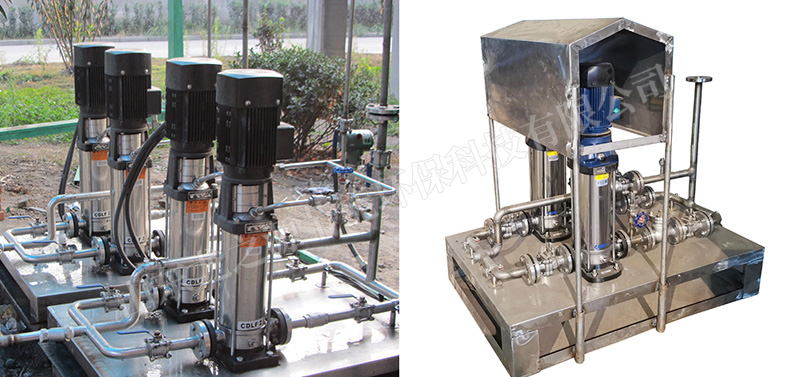

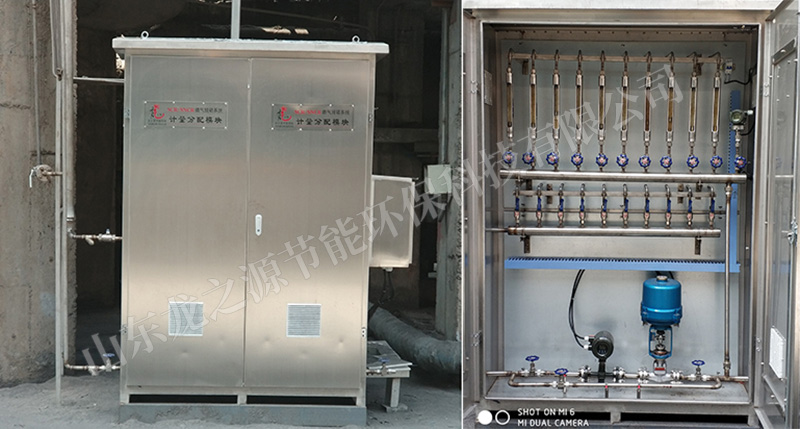

　　SNCR脱硝系统采用模块化设计，主要有卸氨模块、氨水存储模块、氨水加压输送模块、计量稀释分配模块、喷射模块、控制模块等。脱硝模块集成度高,具有占地面积小,脱硝效率高的特点。

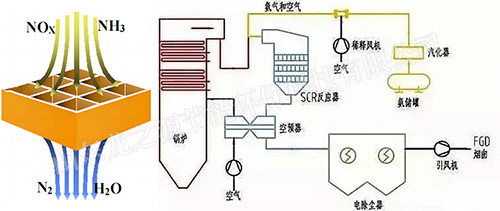

　　6、SCR脱硝技术

　　SCR选择性催化还原脱硝技术是以氨（NH3）作为还原剂，在金属催化剂作用下，在合适的温度下将NOx选择性的还原成无害的N2和H2O。SCR工艺主要分为氨法SCR和尿素法SCR两种，此两种方法都是利用氨对NOx的还原功能，在催化剂的作用下将NOX还原为对大气没有污染的N2和H2O，其主要反应方式如下：

　　4NO+4NH3+O2=4N2+6H2O

　　NO+NO2+2NH3=2N2+3H2O

　　中温脱硝催化剂反应温度区间280～420℃，在该区间内催化剂活性好，温度过低催化剂活性降低，不能满足脱硝要求，温度过高催化剂易受到高温伤害。中温脱硝催化剂一般布置在锅炉的省煤器与空气预热器之间。低温脱硝催化剂使用温度180℃～280℃，超低温的脱硝催化剂使用温度140℃～180℃。还原剂无论是液氨、氨水还是尿素，均需加热气化，以气态氨喷入烟气中。因此对气氨的均匀分布与烟气的混合均匀度要求高。

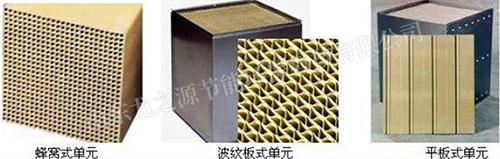

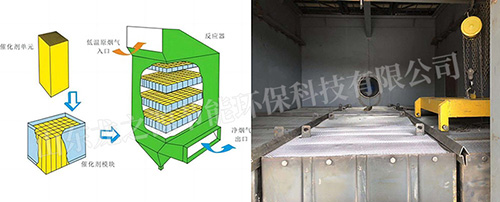

　　SCR催化剂基本成分是TiO2，活性成分是V2O5，通常为了提高耐温性能，加入少量的WO3.催化剂的型式不要有蜂窝式、板式和波纹式三种。蜂窝式催化剂应用最多，板式主要用于含灰量较高的场合。催化剂采用2+1的安装模式，即初装时安装两层，预留一层，待一定时间内再加一层。催化剂中的V2O5有毒性，寿命到期后需作为固废特殊处理。
